不織布製造における同期不良は、ラインの収益性に直接影響します。マシンセンター間の速度のわずかな差異は、直ちに材料の無駄、ウェブ重量の不一致、エッジの重大な歪み、およびコストのかかるライン停止を引き起こします。中心的な問題は、連続的なウェブ張力を維持するための機械的および制御上の課題にあります。繊細な繊維がラインを通過するため、均一な質量分布を確保する必要があります。材料はカード機の連続出力から移動し、ラッパーの往復動作を経て、ニードル織機の間欠ドラフトゾーンに入ります。この技術評価ガイドは、プラント エンジニアや運用管理者が駆動システムをアップグレードし、閉ループ制御を実装するのに役立ちます。正確なを実現するための新しい装置の指定方法について詳しく説明します クロスラッパー速度マッチング。これらの手順は、ライン全体の効率と製品の品質を最適化するのに役立ちます。
精密ドライブが品質を左右する: 機械的リンケージまたは開ループ VFD から多軸サーボ システムへのアップグレードは、動的な速度マッチングを達成し、変動係数 (CV%) を削減するためのベースラインです。
張力制御には交渉の余地はありません: 効果的な同期を実現するには、カードからラッパーへの送り込みとラッパーから織機への送り出しの両方で、ウェブの伸び、折れ、裂けを防ぐための積極的なドラフト管理が必要です。
ソフトウェア プロファイリングが ROI を促進: 最新の速度マッチングは、単に直線速度を一致させるだけではありません。これには、キャリッジの減速/加速を管理するための運動学的プロファイリングが含まれ、エッジの厚さと材料の節約に直接影響します。
統合による遅延の削減: ソリューションを評価するには、カード、クロスラッパー、ニードルルーム PLC 間の通信プロトコル (EtherCAT、PROFINET など) を監査して、ランプアップおよびランプダウンフェーズ中の信号遅延を排除する必要があります。
素材固有の調整が不可欠: ウェブの凝集レベルの変化によりマシンセンター間の許容張力許容差が決まるため、速度マッチングパラメーターはさまざまな繊維タイプ (例: 長繊維合成繊維と繊細な再生繊維) に適応できる必要があります。
目次

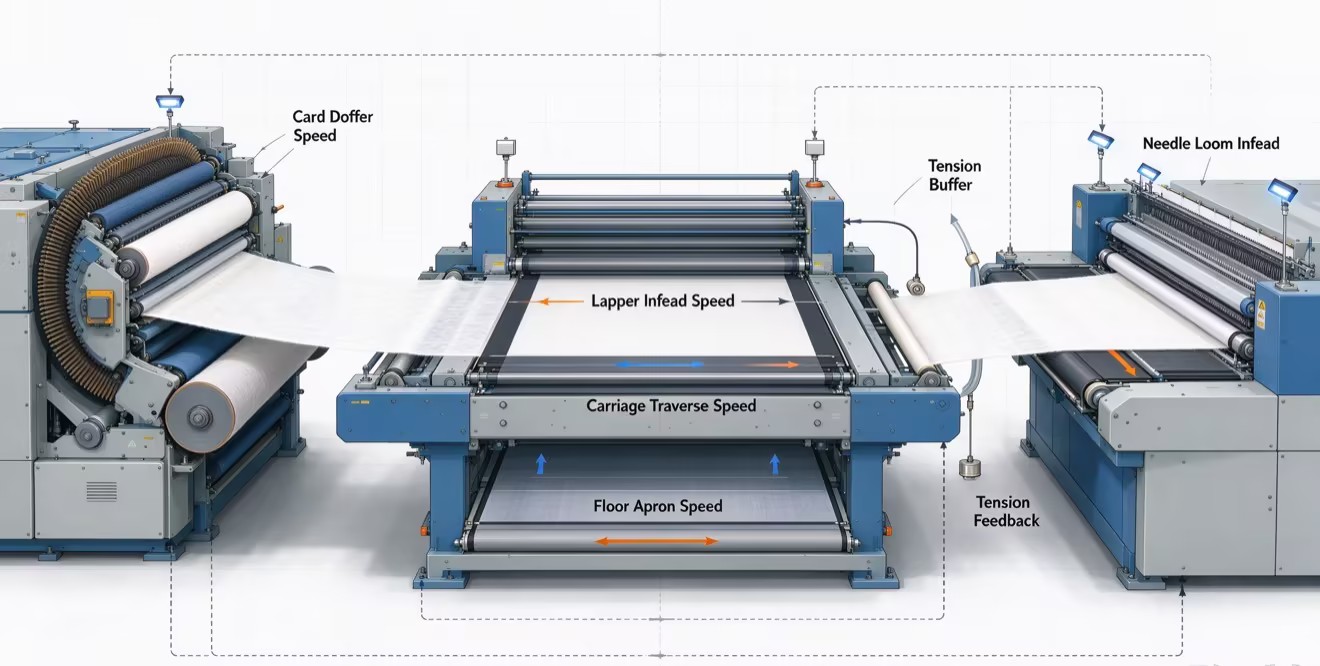

カード機からクロスラッパーへの搬送では、ウェブ構造を保護するために正確な速度調整が必要です。わずかな速度差でも、ドラフト、繊維の蓄積、または不均一な重量配分が発生する可能性があります。合成繊維は凝集力が低く、張力がかかると伸びやすいため、より厳密な制御が必要です。真空補助インフィード システムと PLC ベースのレシピ制御により、高速でのウェブ搬送の安定化に役立ちます。
ラッパーキャリッジのクロス動作では、高速性とウェブの正確な配置のバランスをとる必要があります。急速な加速と反転により大きな機械的力が発生し、オーバーラップパターンや坪量の均一性に影響を与える可能性があります。最新のサーボ システムは、最適化された速度曲線を使用して動きをスムーズにし、振動を低減し、逆転中のエッジの蓄積を補正して、より一貫したウェブ プロファイルを生成します。
クロスラッパーとニードル織機の接続には、慎重な張力管理が必要です。ニードル織機は間欠送りで動作するため、ラッパーはバットを伸縮させたりせずに速度変動を吸収する必要があります。ダンサー ローラーや蓄積ループなどのバッファー システムは、リアルタイムの張力制御を提供し、薄い斑点、シワ、針の損傷を防ぎます。
環境条件は、特に合成繊維を加工する場合、ウェブ転写の安定性に大きく影響します。静電気により繊維の固着、転写ムラ、機械停止の原因となります。アクティブなイオン化バーと制御された湿度レベルにより、繊維の一貫した動作が維持されます。安定した温度と湿度の条件により、より厳密な速度同期とより信頼性の高い生産品質が可能になります。
従来の機械式ドライブはシャフト、ベルト、ギアボックスに依存しており、摩耗、バックラッシュ、応答の遅さが問題となります。これらの制限により、高い生産速度では正確な速度同期が困難になります。多軸サーボ システムは、機械的接続を電子同期に置き換え、仮想マスター軸を介して各セクションを独立して制御できるようにします。閉ループフィードバックにより、瞬時の速度修正が可能になり、ウェブの均一性が向上し、回生ブレーキによるエネルギー回収がサポートされます。
システムコンポーネント | レガシー機械システム | 多軸サーボシステム |
|---|---|---|
動力伝達 | シャフト、ベルト、チェーン、ギアボックス | ダイレクトドライブまたは低バックラッシュギアを備えたサーボモーター |
同期 | 機械式歯車装置 | 電子仮想主軸 |
フィードバック | エンコーダからのフィードバックが制限されている | 高分解能アブソリュートエンコーダ |
負荷応答 | 調整が遅く、機械的なバックラッシュが発生する | 瞬間トルク補償 |
メンテナンス | 定期的な注油と機械調整 | ソフトウェア診断と摩耗の軽減 |
欠陥のない生産には、安定したウェブ張力が不可欠です。ロードセル、レーザーシステム、ダンサーローラーなどのセンサーは、モーター速度を自動的に調整するためのリアルタイムフィードバックを提供します。アキュムレータは速度変化や一時的なラインの不一致時のバッファとして機能し、ダンサーローラーは突然の張力変動を吸収します。これらのシステムが連携して、連続的な材料の流れを維持し、ウェブの破損を防ぎます。
高度なプロファイリング ソフトウェアは、移動中のキャリッジ速度と反転ポイントを調整することにより、ウェブの均一性を向上させます。キャリッジの減速によって生じる自然なエッジの厚みを補正し、ドッグボーン効果を軽減します。カーディング、ラッピング、ボンディング装置を同期させることにより、このシステムは一貫した坪量を維持し、エッジのトリミングを減らし、材料の歩留まりを向上させます。
最新のサーボ システムは、トルク、速度、振動、温度などの動作データを継続的に収集します。これらの信号は、重大な故障が発生する前に、ベアリングの摩耗、ベルトの問題、または同期エラーの初期の兆候を特定するのに役立ちます。統合された SCADA モニタリングおよび予測メンテナンス ツールにより、ダウンタイムが削減され、信頼性が向上し、固定スケジュールではなく実際のマシンの状態に基づいたメンテナンスが可能になります。
CV% の低下は、ウェブの均一性と装置の ROI の向上を示す重要な指標です。正確な速度同期により、重量の変動が減少し、材料の過剰供給が最小限に抑えられ、最小仕様に近い生産が可能になります。これにより、繊維の消費量が減り、不合格率が低下し、特に高価な合成繊維を加工する場合に大幅な節約がもたらされます。
生産速度を高めるには、反転力と振動の増加に対処するために、より強力なサーボ システムと機械構造が必要です。高度なドライブ、軽量キャリッジ、高性能制御システムにより、大規模な機器を交換することなく、将来の速度アップグレードに必要なトルク、安定性、柔軟性が提供されます。
最新のラッピング システムは、既存の PLC および SCADA ネットワークとシームレスに統合する必要があります。高速通信プロトコルにより、同期制御、集中レシピ管理、自動安全機能が可能になります。適切な統合により、生産の一貫性が向上し、セットアップエラーが減少し、ライン全体の安全な動作が保証されます。
高度なサーボ システムとプロファイリングのアップグレードには、より高額な先行投資が必要ですが、ファイバーの無駄が減り、切り替えが速くなり、ダウンタイムが減少するため、長期的なコストが削減されます。これらのシステムは、重量管理と生産の安定性を向上させることで、材料の節約と装置効率の向上を通じて投資を回収できます。
最新のサーボ駆動システムは機械的なメンテナンスを軽減しますが、より強力な電気、ソフトウェア、および診断スキルを必要とします。オペレータと技術者は、機器を最大限に活用し、誤った設定によって引き起こされる生産損失を回避するために、PLC システム、センサー、および駆動制御に関するトレーニングを受けている必要があります。
柔軟な制御システムにより、メーカーはより多くの種類のファイバーを処理し、さまざまな製品を最適化できますが、プログラミングは複雑になります。生産の柔軟性を維持しながら操作エラーを防止するには、ユーザーフレンドリーな HMI システム、パラメータ制限、およびアクセス制御が不可欠です。
正確な速度マッチングは、依然として不織布ウェブの品質の絶対的な要です。閉ループのサーボ同期は、最新の競争力のある生産設備にとって唯一実行可能な標準です。時代遅れの機械的リンケージに依存すると、材料の無駄が保証され、ライン速度が制限されます。現在の制御システムを評価およびアップグレードするには、積極的な措置を講じる必要があります。
現在のクロス方向 (CD) およびマシン方向 (MD) の CV% を監査して、パフォーマンスのベースラインを確立します。
既存のネットワーク遅延をマッピングして、マシン センター間の通信ボトルネックを特定します。
ターゲットを絞ったドライブの改造とマシン全体の交換のどちらが経済的に最も合理的であるかを判断します。
専門の不織布 OEM インテグレータと連携して、包括的なライン監査を依頼します。
CapEx を正当化するために、改善された速度マッチング許容値に基づいて、予測されるファイバー節約量を計算します。
A: これは、カード機、ラッパーの内部ベルトとキャリッジ、およびニードル織機間の速度の電子的および機械的な同期です。この同期により、生産プロセス全体を通じて一貫したウェブ張力と均一な坪量が維持されます。
A: インフィード速度、キャリッジトラバース速度、アウトフィード速度の関係により折り数が決まります。この正確な重なり比率は、不織布バットの最終的な坪量と厚さを直接決定します。
A: 速度の不一致により、繊細なカードウェブが張力によって伸びて切れたり、たるんで折り畳まれたりすることがあります。どちらのシナリオでも、ウェブ構造はラッピングプロセスに入る前に破壊されます。
A: ラッパーの連続出力は、ニードル織機のフィード ローラーの断続的な停止と停止の性質に完全に一致する必要があります。速度が一致しないと、結合していないバットが伸びて繊維の配向が破壊されます。
A: 繊維が異なれば、自然凝集力のレベルも異なります。短いリサイクル繊維は長い合成繊維とは異なる挙動をします。オペレーターは、ウェブの破損を防ぐために、張力許容値と速度差をブレンドごとに調整する必要があります。
A: はい、改造は可能です。ただし、機械フレーム、ベアリング、ベルトは、最新のサーボ モーターによって生成される動的応答の増加とより大きな慣性負荷に対処できる十分な堅牢性を備えている必要があります。
